計測
非接触式三次元計測装置(ステレオカメラ方式)
- 概要
- ステレオカメラ方式により、非接触で表面形状を高精度に計測。得られた点群データから3次元モデル化するリバースエンジニアリングが可能。
- メーカー
- GOM mbh
- 型式
- ATOS Core 500
- 仕様
-
- 測定範囲:500 x 380 x 380mm
- 測定精度:50μm
- 取込時間:5,000,000点 / 2秒(1ショット)
- データ処理機能:形状比較検査機能、曲面生成機能(ポリゴンメッシュ編集)
- データ出力形式:STL

計測ソフトウェア
- 座標合成
- 測定点群データの座標合成
-
- GOM Scan / ATOS Professional(ATOS Core用 GOM mbh)
- Polyworks IMAlign(ShapeGraber用 ShapeGraber社)
- 検査
- CADデータと測定点群データとの比較、測定点群データ同士の比較
-
- GOM Inspect(ATOS Core用 GOM mbh)
- Polyworks IMInspect(ShapeGraber用 ShapeGraber社)

- 曲面生成
- 点群データ処理、点群データからポリゴン生成、自動サーフェス作成
-
- Geomagic Studio (3DSYSTEMS)
- 3次元モデル生成
- 計測データに基づく3次元モデル化
-
- Geomagic Design X (3DSYSTEMS)
設計・解析
3次元CAD
- 機械系3次元CAD
- 3次元図形データ作成、形状・構造検討、部材モデリング、アッセンブリ
-
- SolidWorks Premium (ソリッドワークス・ジャパン)

3次元CAE
- 構造解析システム
- 3次元CADデータに基づく応力・振動・座屈・熱伝導解析(含 非線形解析)
-
- SolidWorks Simulation (ソリッドワークス・ジャパン)

- 熱・流体解析システム
- 3次元CADデータに基づく流体流れ・熱伝達・流体力をシミュレーション
-
- SolidWorks Flow Simulation (ソリッドワークス・ジャパン)

- 機構解析システム
- 3次元CADデータに基づく応力・変位・加速度解析、動的干渉確認
-
- SolidWorks Simulation (ソリッドワークス・ジャパン)
試作・造形
3Dプリンタ
- 概要
- 3次元CADデータに基づく造形物試作による設計検討
- インクジェット方式による、アクリル系樹脂およびシリコーンゴムによる高精度・高品質な造形物の試作
- メーカー
- 株式会社キーエンス
- 型式
- AGILISTA-3200
- 仕様
-
- 用途:設計・意匠検討、プレゼンテーション、鋳造およびモールド作製
- 造形方式:インクジェット方式
- 造形材料:透明アクリル系樹脂(AR-M2)
高硬度シリコーンゴム(AR-G1H)
低硬度シリコーンゴム(AR-G1L)
- 造形範囲:W297×D210×H200mm以下
- 解像度:高分解能 1532μm(AR-M2)
標準20μm(AR-M2、AR-G1H、AR-G1L)
- 入力データファイル形式:STL

造形材料:透明アクリル系樹脂(AR-M2)
製造

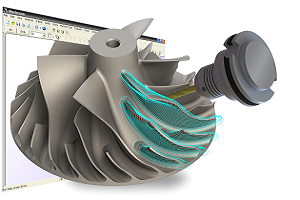

- 5軸対応CAM
- 3次元CADデータに基づく5軸機械加工プログラムの作成
-
- Mastercam X (教育版 CNC Software Inc.)
- ESPRIT (DP Technology Corp.)

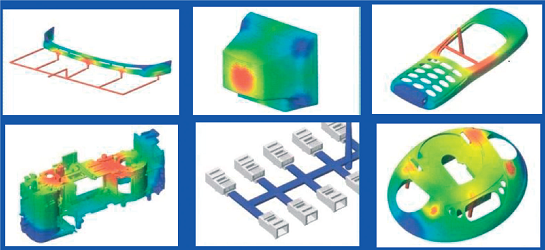

- 樹脂流動解析システム
- 3次元CADデータに基づく樹脂流動解析により充填挙動把握による金型設計
-
- Autodesk Moldflow Insight (教育版 オートデスク)
